Важно:
Настоящая статья носит исключительно информационный характер и предназначена для общего ознакомления с принципами проектирования бассейнов. Материал не является руководством к проектированию или строительству конкретного объекта и не заменяет требования действующих нормативных документов, а также расчеты, выполняемые специализированными проектными организациями. При разработке проекта необходимо руководствоваться действующими редакциями нормативных документов, техническим заданием и проектной документацией.
1. С чего начинается выбор размеров бассейна.
Размер чаши определяется не площадью здания, а назначением бассейна, расчетной пропускной способностью и перечнем услуг, которые будут предоставляться посетителям.
Например, бассейн для фитнес-клуба, ориентированного на свободное плавание и персональные тренировки, проектируется иначе, чем бассейн, в котором планируется работа детской школы плавания, проведение групповых занятий по аквааэробике или спортивных тренировок.
Именно поэтому проектирование начинается не с выбора длины чаши, а с определения ее назначения.
СП 310.1325800.2017 разделяет бассейны по функциональному назначению. Для каждой категории предусмотрены собственные требования к размерам чаши, глубине, ширине дорожек, инженерному оборудованию и расчетной пропускной способности.
Типы бассейнов, предусмотренные СП 310.1325800.2017
|
Тип бассейна |
Основное назначение |
Где применяется |
|
Детский |
Обучение детей дошкольного возраста |
Детские сады, детские центры |
|
Учебный |
Обучение плаванию |
Школы, образовательные учреждения |
|
Физкультурно-оздоровительный |
Свободное плавание, аквааэробика, персональные тренировки |
Фитнес-клубы, гостиницы, SPA-комплексы |
|
Спортивный |
Учебно-тренировочный процесс и соревнования |
Спортивные комплексы, школы олимпийского резерва |
Большинство коммерческих фитнес-клубов относятся именно к категории физкультурно-оздоровительных бассейнов.
Комментарий Ранвил Пулс:
На этапе формирования технического задания рекомендуется сразу определить не только текущий формат эксплуатации, но и возможное развитие объекта. Если через несколько лет планируется открыть детскую школу плавания, проводить соревнования или увеличить количество групповых программ, это необходимо учитывать еще при выборе размеров чаши. Изменить длину или количество дорожек после ввода бассейна в эксплуатацию будет сложно, хотя при использовании чаши бассейна из панелей Runwill Pools это вполне возможно.
На практике:
Для фитнес-клуба недостаточно определить только длину бассейна. Перед началом проектирования необходимо ответить как минимум на четыре вопроса:
• кто будет основным пользователем бассейна;• какие услуги будут предоставляться;
• сколько человек должны одновременно заниматься в воде;
• предусматривается ли развитие проекта в будущем.
Ответы на эти вопросы определяют практически все дальнейшие инженерные решения.
2. Какой длины должен быть бассейн.
Для фитнес-центров на практике рассматриваются три основных варианта: бассейн длиной 16, 25 или 50 метров. Каждый из них рассчитан на разные сценарии эксплуатации и существенно отличается по стоимости строительства, занимаемой площади и пропускной способности.
СП 310.1325800.2017 предусматривает применение бассейнов различной длины в зависимости от их назначения. Для физкультурно-оздоровительных объектов наиболее распространены чаши длиной 16 и 25 м, для спортивных объектов — 25 и 50 м.
Сравнение наиболее распространенных решений
|
Длина бассейна |
Основное назначение |
Преимущества |
Ограничения |
|
16 м |
Небольшие фитнес-клубы, гостиницы, СПА |
Минимальная площадь, более низкая стоимость строительства |
Ограниченные возможности для спортивного плавания и проведения групповых тренировок |
|
25 м |
Большинство фитнес-центров |
Универсальное решение для свободного плавания, детских секций, персональных тренировок и аквааэробики |
Требует большей площади здания |
|
50 м |
Спортивные комплексы |
Проведение соревнований и тренировок высокого уровня |
Значительные капитальные и эксплуатационные затраты |
Комментарий Ранвил Пулс:
Для большинства коммерческих фитнес-клубов строительство бассейна длиной 25 м остается наиболее рациональным решением. Такой формат позволяет организовать практически все востребованные услуги без существенного увеличения стоимости строительства. Бассейн длиной 50 м экономически оправдан, если объект ориентирован на профессиональный спорт или проведение соревнований.
На практике
Если проект не предусматривает проведение официальных соревнований, бассейн длиной 25 м практически всегда обеспечивает лучший баланс между функциональностью и стоимостью строительства. При ограниченной площади здания целесообразно рассмотреть чашу длиной 16 м, однако решение следует принимать только после расчета пропускной способности и перечня услуг.
3. Сколько дорожек необходимо.
Количество дорожек напрямую влияет на пропускную способность бассейна. При этом увеличение их числа приводит не только к росту ширины чаши, но и к увеличению площади машинного отделения, производительности системы водоподготовки, мощности вентиляции и эксплуатационных расходов.
Нормативные документы не устанавливают обязательное количество дорожек для фитнес-клубов. Этот параметр определяется проектировщиком исходя из назначения бассейна и расчетной загрузки объекта.
Наиболее распространенные решения
|
Количество дорожек |
Ширина зеркала воды* |
Наиболее распространенная область применения |
|
3 |
около 7–8 м |
Небольшие фитнес-клубы, гостиницы |
|
4 |
около 9–10 м |
Большинство коммерческих фитнес-центров |
|
6 |
около 14–15 м |
Крупные фитнес-клубы, спортивно-оздоровительные комплексы |
|
8 |
около 19–21 м |
Спортивные сооружения и бассейны для соревнований |
*Ширина зависит от ширины дорожек, боковых свободных полос и конструктивного решения чаши.
Комментарий Ранвил Пулс:
На этапе проектирования заказчики часто стремятся сократить ширину бассейна, уменьшив количество дорожек. Экономия может показаться существенной, однако впоследствии именно недостаточная пропускная способность становится одним из главных ограничений развития фитнес-клуба. Добавить еще одну дорожку после завершения строительства очень сложно и затратно.
На практике.
При выборе между четырьмя и шестью дорожками следует учитывать не только текущую посещаемость клуба, но и планы по развитию. Если предполагается открытие детской школы плавания, проведение групповых тренировок или расширение клиентской базы, дополнительные дорожки могут окупиться значительно быстрее, чем последующая реконструкция объекта.
4. Какой должна быть ширина дорожек.
Ширина дорожки определяет комфорт плавания, безопасность посетителей и пропускную способность бассейна.
СП 310.1325800.2017 устанавливает различную ширину дорожек в зависимости от назначения бассейна. Для физкультурно-оздоровительных бассейнов длиной 16 и 25 м допускается ширина дорожки 2,0 м. Для спортивных бассейнов ширина дорожки составляет 2,5 м между осями разделительных дорожек. Кроме того, нормативом предусматриваются свободные полосы воды между крайними дорожками и стенками бассейна.
Нормативная ширина дорожек.
|
Назначение бассейна |
Нормативная ширина дорожки |
|
Физкультурно-оздоровительный |
2,0 м |
|
Спортивный |
2,5 м |
Комментарий Ранвил Пулс:
Минимально допустимая ширина дорожки и оптимальная ширина для коммерческого бассейна — не всегда одно и то же. Если объект ориентирован на премиальный сегмент или предполагает высокую загрузку, увеличение ширины дорожек позволяет сделать плавание более комфортным и уменьшить количество конфликтных ситуаций между посетителями. Такое решение следует оценивать еще на стадии концепции, поскольку оно влияет на общую ширину чаши и стоимость строительства.
На практике
Если площадь здания позволяет, при проектировании фитнес-клуба имеет смысл рассмотреть дорожки большей ширины, чем минимально допустимые нормативом. Дополнительные десятки сантиметров увеличивают площадь чаши незначительно, но заметно повышают комфорт посетителей и привлекательность бассейна.
5. Как выбрать глубину бассейна.
Глубина чаши зависит от назначения бассейна. Универсального значения не существует: требования для детского бассейна, аквааэробики и спортивного плавания различаются.
СП 310.1325800.2017 устанавливает минимальные требования к глубине бассейнов в зависимости от их назначения и вида занятий. Для отдельных типов бассейнов допускается переменная глубина, если это предусмотрено проектом и соответствует требованиям безопасности.
Наиболее распространенные решения
|
Назначение |
Типичная глубина |
|
Аквааэробика |
1,20–1,35 м |
|
Свободное плавание |
1,35–1,60 м |
|
Универсальный фитнес-бассейн |
1,35–1,80 м |
|
Спортивная подготовка |
определяется требованиями нормативных документов и видом тренировок |
Комментарий инженеров Ранвил Пулс:
В универсальных фитнес-центрах чаще всего применяется переменная глубина. Такое решение позволяет одновременно проводить занятия по аквааэробике, обучение плаванию и свободное плавание без строительства нескольких отдельных чаш. При выборе глубины важно учитывать не только удобство посетителей, но и особенности закладного оборудования, систем водоподготовки и технологии строительства бассейна.
На практике:
Если бассейн рассчитан на максимально широкую аудиторию, универсальная чаша с переменной глубиной обычно оказывается более эффективным решением, чем бассейн с одинаковой глубиной по всей длине. Окончательный выбор должен выполняться одновременно с подбором оборудования и разработкой технологической части проекта.
6. Как технология строительства влияет на проект бассейна.
Для большинства фитнес-центров выбор технологии строительства сводится к двум вариантам: бетонная или панельная чаша. Обе технологии позволяют построить бассейн практически любых размеров, соответствующих требованиям нормативных документов, однако отличаются организацией строительства, сроками реализации проекта и требованиями к самому зданию.
СП 310.1325800.2017 не устанавливает обязательную технологию строительства чаши. Конструктивное решение выбирается проектной организацией с учетом архитектурных особенностей объекта, инженерных расчетов и технического задания заказчика.
Сравнение технологий строительства
|
Параметр |
Бетонная чаша |
Панельная чаша |
|
Размеры бассейна |
Без ограничений |
Без ограничений |
|
Геометрия чаши |
Без ограничений |
Без ограничений |
|
Срок строительства |
Более продолжительный |
Сокращается примерно в 4 раза за счет высокой заводской готовности элементов и отсутствия большого объема бетонных работ |
|
Монтаж внутри существующего здания |
Требует значительного объема строительных работ |
Панели доставляются отдельными элементами и собираются на объекте |
|
Масса конструкции |
Выше |
Вес панельной чаши ниже в 10 раз |
|
Объем мокрых строительных процессов |
Значительный |
Существенно меньше |
|
Точность изготовления чаши |
Зависит от качества выполнения строительных работ |
Максимальная, обеспечивается заводским изготовлением панелей на высокоточном оборудовании |
|
Демонтаж закладных элементов |
Невозможен |
Возможен |
|
Изменение размеров чаши |
Невозможно |
Возможно |
Комментарий Ранвил Пулс:
Обе технологии позволяют построить бассейн, соответствующий требованиям нормативных документов. Разница заключается не в размерах чаши или возможности реализации проекта, а в организации строительства. При выборе технологии рекомендуется оценивать не только стоимость изготовления чаши, но и сроки строительства, особенности логистики, нагрузку на конструкции здания, объем строительных работ и требования к монтажу инженерных систем.
На практике
Если бассейн строится в новом отдельно стоящем здании, выбор технологии обычно определяется экономикой проекта и предпочтениями заказчика. При реконструкции существующих объектов, строительстве фитнес-центров в торговых или многофункциональных комплексах, а также при размещении бассейнов на стилобатах или перекрытиях панельная технология часто позволяет упростить реализацию проекта за счет меньшей массы конструкции, поэлементной доставки чаши и сокращения объема строительных работ.

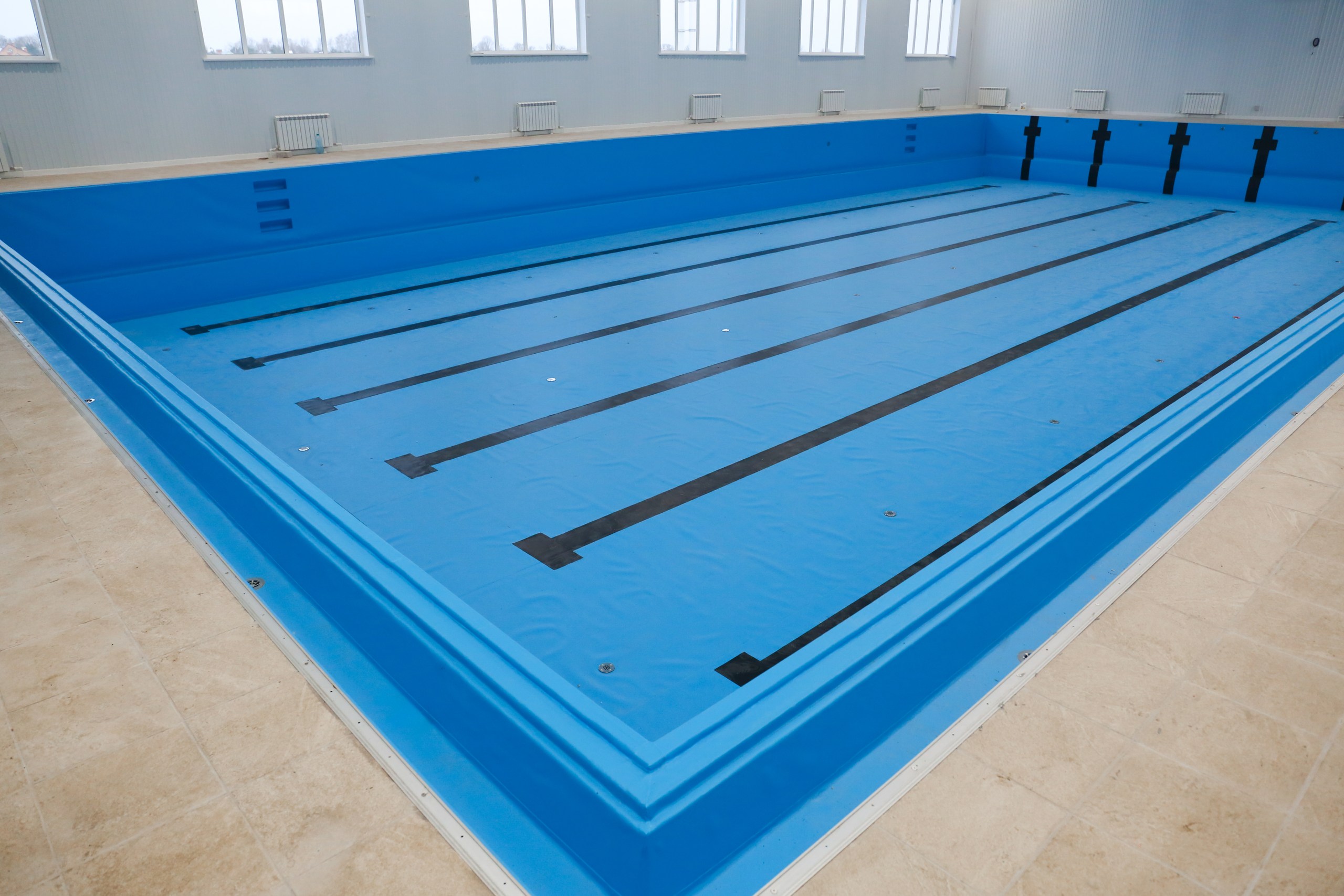

7. Когда панельная технология становится преимуществом.
Панельная технология не заменяет требования нормативных документов к размерам бассейна, однако в ряде проектов позволяет реализовать их более эффективно.
Комментарий инженеров Ранвил Пулс:
По нашему опыту, наибольший эффект панельная технология дает не при выборе длины или глубины бассейна, а при организации строительства и последующей эксплуатации объекта.
Особенности панельной технологии:
• изготовление элементов чаши на производстве параллельно с подготовкой строительной площадки;• сокращение общего срока реализации проекта за счет высокой степени заводской готовности конструкции;
• возможность доставки чаши внутрь существующего здания отдельными элементами;
• меньшая нагрузка на несущие конструкции по сравнению с бетонной чашей;
• минимизация мокрых строительных процессов на объекте;
• возможность изготовления чаш практически любых размеров и конфигурации в соответствии с проектом;
• высокая точность геометрии конструкции благодаря заводскому производству;
• удобная интеграция закладных элементов и инженерного оборудования еще на стадии изготовления панелей;
• возможность ремонта и демонтажа закладных элементов в процессе эксплуатации;
• возможность изменения размеров чаши в процессе эксплуатации.
На практике.
Панельная технология особенно эффективна в проектах, где сроки строительства имеют критическое значение или существуют ограничения по нагрузке на конструкции здания. Если фитнес-центр строится в существующем здании, возможность доставить чашу отдельными элементами часто становится одним из ключевых факторов при выборе технологии строительства.
8. Какие нормативные документы используются при проектировании бассейнов.
Проектирование плавательных бассейнов выполняется на основании комплекса нормативных документов. Каждый из них регулирует отдельную часть проекта: размеры чаши, требования к безопасности, санитарные нормы, инженерные системы и эксплуатацию объекта.
Для выбора размеров бассейна основным документом является СП 310.1325800.2017, поскольку именно он устанавливает требования к длине, ширине, глубине бассейнов, размерам дорожек и расчетной пропускной способности.
Остальные нормативные документы используются совместно с ним и дополняют требования к проектированию.
|
Документ |
Что регулирует |
|
СП 310.1325800.2017 |
Размеры чаш, глубина, дорожки, пропускная способность, требования к проектированию бассейнов |
|
СанПиН 2.1.3684-21 |
Санитарные требования к эксплуатации бассейнов и качеству воды |
|
СП 118.13330.2022 |
Требования к общественным зданиям и сооружениям, в состав которых входят бассейны |
|
СП 31-113-2004* |
Физкультурно-спортивные залы (применяется в части, не противоречащей действующим документам, при наличии ссылок в проектной документации) |
При выборе размеров чаши следует руководствоваться действующей редакцией СП 310.1325800.2017. Остальные документы применяются совместно с ним в зависимости от состава проекта.
Комментарий инженеров Ранвил Пулс
На практике заказчики нередко используют устаревшие рекомендации из статей или проектов десятилетней давности. За последние годы отдельные требования нормативной базы были актуализированы. Поэтому перед началом проектирования необходимо убедиться, что используются действующие редакции документов, а не архивные версии.
На практике:
Если проектирование выполняет подрядная организация, имеет смысл попросить ее сразу указать перечень нормативных документов, которыми она руководствуется. Это позволит избежать ситуации, когда различные разделы проекта разрабатываются по разным редакциям нормативной базы.
Использованные нормативные документы в данной статье:
1. СП 310.1325800.2017 «Бассейны для плавания. Правила проектирования», утвержден Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 26 декабря 2017 г. № 1716/пр, введен в действие 27 июня 2018 года. Используется в действующей редакции с учетом последующих изменений.2. СанПиН 2.1.3684-21 «Санитарно-эпидемиологические требования к содержанию территорий населенных мест, к водным объектам, питьевой воде и питьевому водоснабжению, атмосферному воздуху, почвам, жилым помещениям, эксплуатации производственных, общественных помещений, организации и проведению санитарно-противоэпидемических (профилактических) мероприятий», утвержден Постановлением Главного государственного санитарного врача Российской Федерации от 28 января 2021 г. № 3.
3. СП 118.13330.2022 «Общественные здания и сооружения», утвержден Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 19 мая 2022 г. № 389/пр.
